دستگاه تست مقاومت به ترکیدن Burst teste

مقاومت در برابر ترکیدگی یک ماده شاخص قابل اعتمادی است که به تولیدکنندگان کمک می‌کند تا عملکرد، مقاومت و کیفیت موادی مانند کاغذ، مقوا، جعبه، تخته های فیبری جامد، پارچه فیلتر، پارچه های صنعتی، چرم و غیره مورد استفاده در صنایع مختلف را ارزیابی کنند. این دستگاه می تواند به تولید کنندگان کمک کند تا مواد را با کیفیت بالا به مشتریان خود عرضه کنند. دستگاه مقاومت به ترکیدگی مقدار دقیق نیروی وارد شده به نمونه مورد آزمایش برای پاره شدن را تعیین می‌کند. برای تعیین مقاومت در برابر ترکیدن کاغذ، مقوا‌، پارچه های بافتنی و غیربافته، بیشترین فشار توسط یک سیستم هیدولیکی از طریق دیافراگم قابل ارتجاع به نمونه آزمایش منتقل می‌شود در واقع مقاومت به ترکیدن کاغذ و مقوا، معادل بیشترین فشار وارد شده به آنها می‌باشد و برحسب کیلو پاسگال بیان می‌شود.

بررسی عملکرد مقاومت به ترکیدگی:

نمونه در بین گیره‌ی دایره‌ای مهارشده و تحت فشار فزاینده دیافراگم لاستیکی قرار می‌گیرد. مایع هیدرولیک به داخل دافراگم لاستیکی پمپ شده و دیافراگم باد می‌کند. دیافراگم لاستیکی با فشار هیدرولیکی کنترل شده و نمونه تحت نیروی اعمالی دچار ترکیدگی می‌شود. از آنجا که تست ترکیدگی در عرض چند ثانیه انجام می‌شود، تعیین حداکثر فشار و سرعت باید با دقت انجام گیرد. به طور کلی، مقاومت در برابر ترکیدگی به نوع، نسبت مواد تشکیل دهنده، اندازه داخلی و تا حدی به سطح نمونه بستگی دارد.

اجزای دستگاه مقاومت به ترکیدگی:

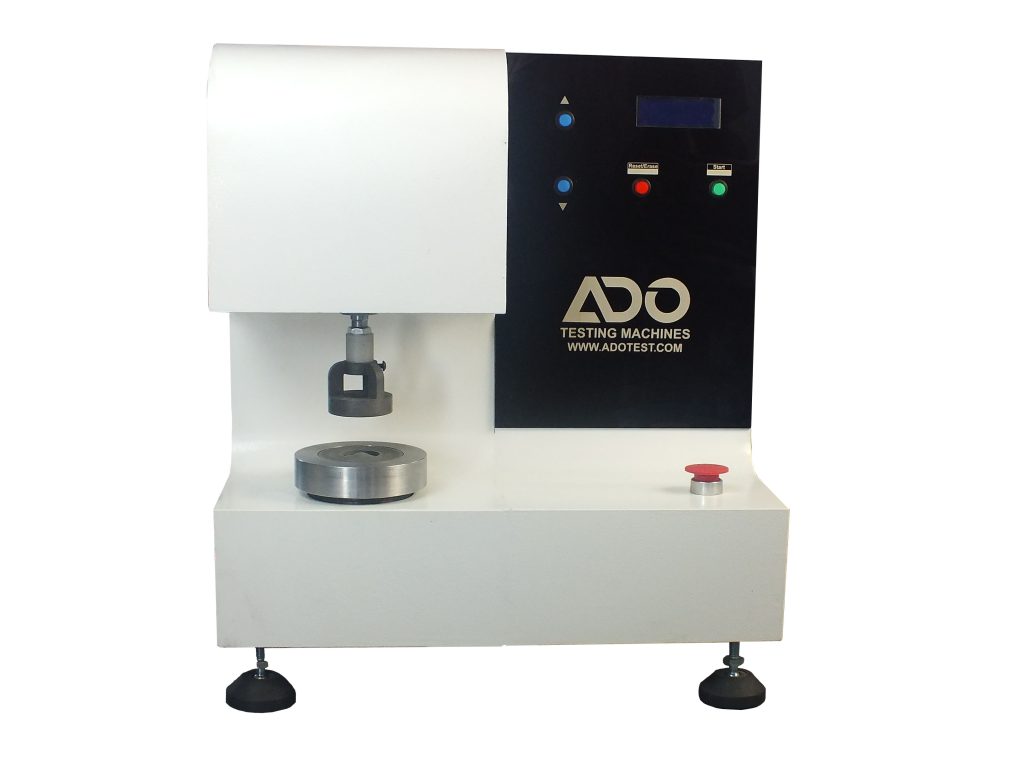

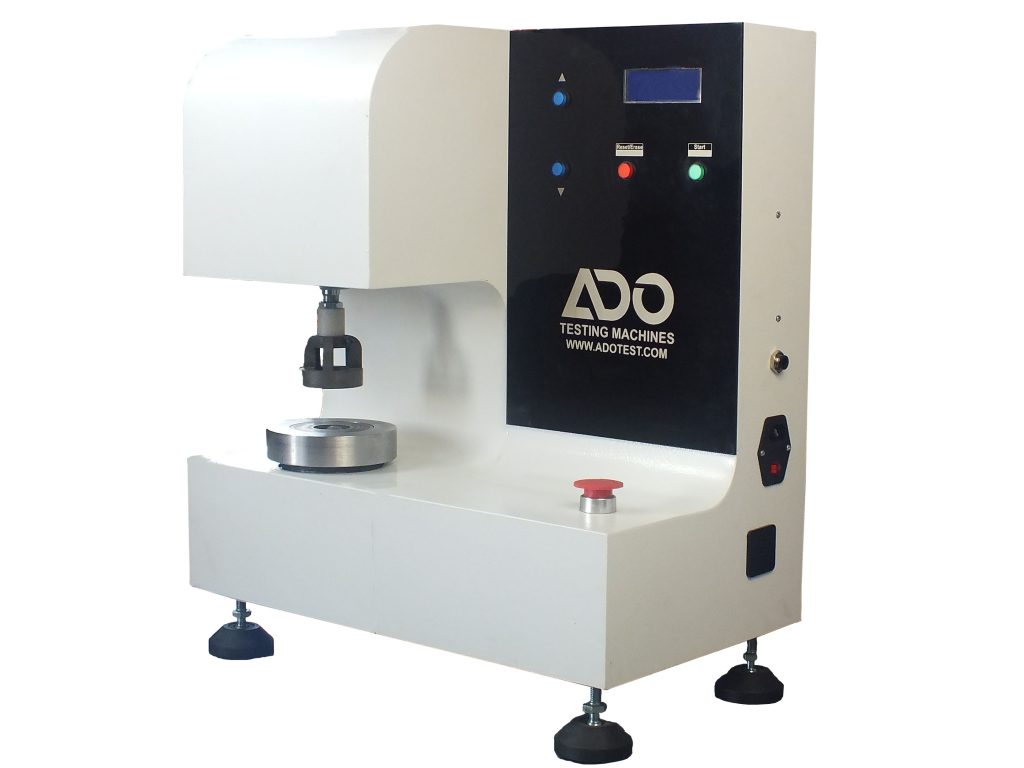

دستگاه مقاومت به ترکیدگی از سه قسمت تشکیل شده است. قسمت اول پنل کنترل شامل نمایشگر LCD ، کلیدهای کنترلیSTART، کلید RESET/ ERASE، کلید بالا، کلید پایین و کلید امرجنسی می‌باشند تا تنظیمات مربوط به آزمون را انجام دهند. قسمت دوم استراکچر دستگاه همراه گیره پنوماتیکی   با طراحی خاص به منظور اعمال فشار یکنواخت روی نمونه تشکیل شده است. قسمت سوم شامل سیستم هیدرولیکی و دیافراگم لاستیکی قابل ارتجاع است. سیستم هیدرولیکی به منظور اعمال فشار هیدرولیکی به داخل دیافراگم می‌باشد. دیافراگم قابل ارتجاع از جنس لاستیک و ساختار آن طوری که فشار اعمالی روی نمونه را تحمل کند.

مشخصات دستگاه مقاومت به ترکیدگی کاغذ:

  • مطابق استاندارد بين المللی ISO 2758
  • ظرفيت 10بار
  • سيستم حركتی  AC MOTORو اینورتر برند
  • صفحه نمایش برای نشان دادن فشار و ثبت حدكثر فشار تركيدگی
  • قابليت اتصال به كامپيوتر و مانيتورینگ داده‌ها
  • سنسور فشار  BDآلمانی
  • استفاده از مبدل آنالوگ به دیجيتال  24بيت با رزولوشن  200000نقطه‌ای
  • استفاده از قطعات مرغوب در ساخت
  • دارای كلمپ نيوماتيک
  • ذخیره تست
  • بستن گیره‌ها بصورت اتوماتیک
  • نمایشگر  lcd
  • ذخیره تست
  • مجهز به سنسور فشار BD
  • سنسور اندازه گیری تغییر مکان
  • اندازه گیری فشار و کشش فوری در زمان ترکیدن
  • دستگاه ترکیدن نمونه را تشخیص داده و بلافاصله متوقف می شود. این باعث کاهش بار دیافراگم و افزایش عمر آن می شود.
  • سیستم بستن پنوماتیک نمونه با گیره به قطر 5 میلی‌متر
  • دارای جک هیدرولیک این دستگاه مجهز شده است.
  • مایع استفاده شده در آزمایش گلیسیرین با کیفیت بالا که  با سرعت 95 سی سی در دقیقه حرکت می‌کند.
  • طراحی دستگاه مقاوم به ترکیدگی هوشمند توسط مهندسان ADO که می‌تواند فضای کار را برای طراحان پارچه باز کند و تمام الزامات استاندارد آزمون موجود را برآورده کند
  • استفاده از قطعات مرغوب در ساخت
  • ساخته شده با دستگاههای CNC
  • کاور با رنگ الکترواستاتیک
  • قابل رقابت با نمونه های خارجی از نظر کارکرد و شکل ظاهری

دستگاه مقاومت به ترکیدگی کاغذ و مقوا شرکت ADO با استانداردهای زیر طراحی و ساخته شذه است:

  ISO 2758:تعیین مقاومت به ترکیدن کاغذ

  ISO 2759:تعیین مقاومت به ترکیدن کاغذ

INSO 1821: تعیین مقاومت به ترکیدن کاغذ

INSO 7065: تعیین مقاومت به ترکیدن کاغذ
